CNC koputusmasin on ülitäpne automatiseeritud töötlemisseade, mida kasutatakse peamiselt metalli või muude kõvade materjalide sisemiste keermete töötlemiseks. See seade moodustab niite, pöörates kraani ja lükates selle materjalisse ning seda kasutatakse laialdaselt tootmis- ja hooldusväljadel. CNC koputusmasina tööpõhimõte on suhteliselt lihtne. See lõikab materjali, rakendades toorikule pöörlemisjõudu ja aksiaalset rõhku, moodustades keermeid. Koputusmasin koosneb tavaliselt spindlist, klammerdamisseadmest ja koputamisest. Spind pakub pöörlemisjõudu ning kiirust ja söödakiirust saab vajadusel reguleerida. Kinnitusseadet kasutatakse tooriku fikseerimiseks, et säilitada selle stabiilsus töötlemise ajal. Materjali lõikamise ja niidi moodustamise eest vastutab koputamispea.
Funktsioon
Täpsus: CNC (arvutinumbriline juhtimine) süsteem tagab täpse kontrolli koputamisprotsessi üle, pakkudes niidi sügavuse, asendi ja helikõrguse suure täpsuse.
Automaatika: masin on programmeeritud automatiseeritud tööks, vähendades inimese sekkumist ja tagades järjepideva kvaliteedi, eriti suure mahuga tootmise jaoks.
Kiire efektiivsus: CNC koputamismasinad on kiirem kui käsitsi koputamine, muutes need ideaalseks korduvateks ülesanneteks tootmisliinides.
Mitmekülgsus: nad saavad hakkama erinevate niidisuurustega ja kohadega, muutes need erinevate kinnitusnõuete jaoks kohandatavaks.
Vastupidavus: ehitatud tööstuslikuks kasutamiseks, CNC koputusmasinad on sageli vastupidavad ja pikaajalised, isegi nõudlikes tootmiskeskkondades.

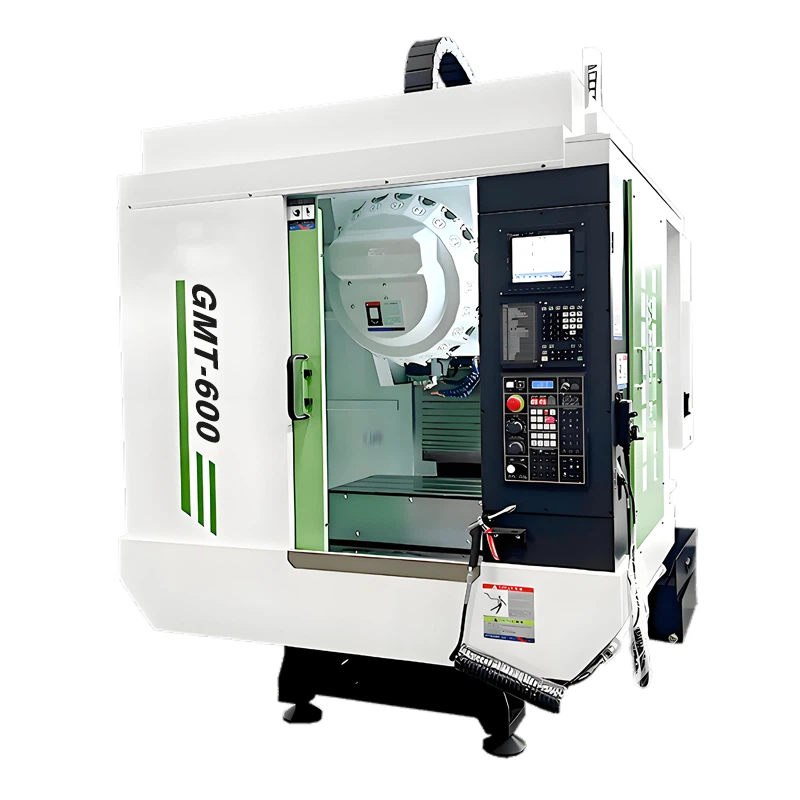

CNC Drill kraanikeskuse parameetrid
|
Mudel |
GMT-600 |
||
|
Subjekt |
Spetsifikatsioonid |
Ühikud |
|
|
Reis |
X/y/z telg |
mm |
600/400/350 |
|
Spindli nina töökohale |
mm |
145-495 |
|
|
Spindli keskus kolonni |
mm |
420 |
|
|
Kolmeteljeline juhttee |
Kuuli lineaarne juhttee |
||
|
Töötuba |
Töökoha suurus (L*W) |
mm |
700x420 |
|
Maksimaalne lauakoormus |
kg |
350 |
|
|
T-slot |
mm |
3-14x125 |
|
|
Spindlik |
Spindli kitsenev |
tüüp |
BT-30 |
|
Spindli kiirus |
pööre |
20000 |
|
|
Spindli draivi tüüp |
DDS |
||
|
Relaat |
Kiire liikumine (x/y/z) |
m/min |
60/60/48 |
|
LÕPETAMISEKS (X/Y/Z) |
m/min |
10 |
|
|
Tööriistavahetaja |
Automaatne tööriistavahetaja |
Kiire ratas |
|
|
Tööriista tüüp |
tüüp |
BT-30 |
|
|
Tööriistade salvestusmaht |
Tükk |
21 |
|
|
Max. Tööriista läbimõõt (külgnev) |
mm |
60 |
|
|
Max. Tööriista läbimõõt (tühi) |
mm |
80 |
|
|
Max. Tööriista pikkus |
mm |
200 |
|
|
Max. Tööriistakaal |
kg |
3.5 |
|
|
Tööriista muutmise aeg |
SEC |
1.8 |
|
|
Mootor |
Spindlimootor |
kw |
5.5 |
|
Kolmeteljeline servomootor |
kw |
1.5/1.5/3.0 |
|
|
Täpsus |
Täpsus |
mm |
±0.005 |
|
Korratatavus |
mm |
±0.003 |
|
|
Vajalik võimsus |
Energianõue |
kva |
15 |
|
Õhurõhu nõue |
kg/cm² |
6^8 |
|
|
Teised |
Välised mõõtmed (L*W*H) |
mm |
2000x2650x2750 |
|
Brutokaal |
t |
3.6 |
|
CNC Drill kraanikeskuste eelised
Kiire tootmine: CNC puurkraani keskpunktid on optimeeritud kiirete tööriistade ja kiirete toimingute jaoks, suurendades masstootmise väljundit.
Multifunktsionaalsus: võimeline tegema nii puurimist kui ka koputamist ilma eraldi masinate vajaduseta, vähendades aja- ja tegevuskulusid.
Täpsus ja järjepidevus: automatiseeritud CNC juhtimine tagab täpsuse, mis on eriti kriitiline sellistes tööstusharudes nagu lennundus- ja autotööstus.
Kompaktne disain: sageli kujundatud väikese jalajäljega, muutes need ideaalseks piiratud ruumiga rajatiste jaoks.
CNC Drill kraanikeskuste rakendused
Autotööstus: kasutatakse puurimiseks ja koputamiseks sellistes komponentides nagu mootoriplokid, käigukasti korpused ja muud osad, mis vajavad mitut keermestatud auku.
Elektroonika ja telekommunikatsioon: loob elektroonikaseadmete, vooluahelate ja paigalduskonstruktsioonide metallkorpustes keermestatud augud telekommunikatsiooni riistvara.
Lennunduse tööstus: valmistab keerulisi komponente, millel on ülitäpsed, mida on sageli vaja õhusõidukite osade tootmisel, mis nõuavad täpseid tolerantse.
Masina- ja seadmete tootmine: abistab masinaosade tootmisel, kus kokkupanekuks ja funktsioonideks on hädavajalikud arvukalt täpseid puuritud ja koputatud auke.
Meditsiiniseadmed: tagab meditsiiniseadmete ja kirurgiliste instrumentide jaoks suure täpsuse, mis nõuavad keerukat keermestamist ja puurimist.
Üldine tootmine: sobib väikeste ja keskmise suurusega osade jaoks paljudes sektorites, mis nõuavad usaldusväärset, korratavat ja kvaliteetset koputamist ja puurimist.
