Great Magtech (Xiamen) Electric Co., Ltd on Hiinas üks usaldusväärsemaid suure täpsusega pukk-5-teljelise töötluskeskuse gms8u tootjaid ja tarnijaid. Tere tulemast ostma meie tehasest kvaliteetset suure täpsusega pukk-5-teljelist töötluskeskust gms8u. Lisateabe saamiseks võtke meiega ühendust.

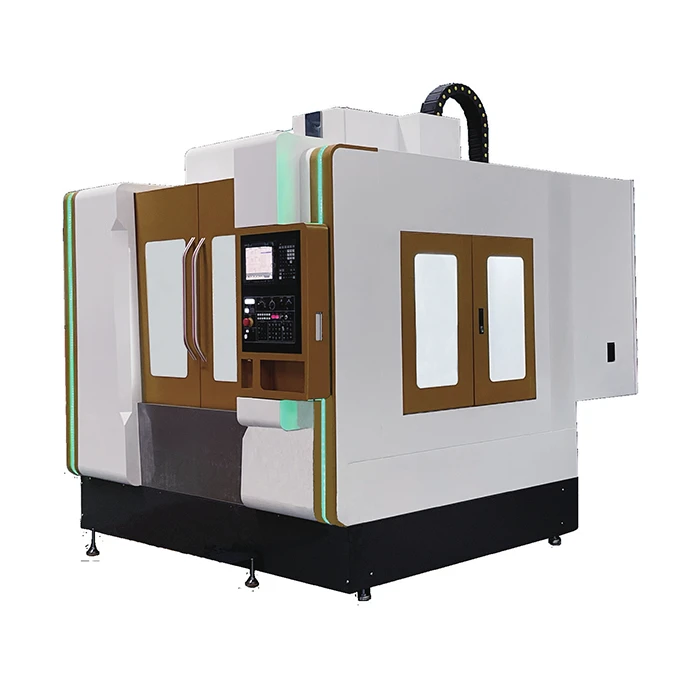

GMS8U 5-teljelise töötluskeskuse kirjeldus
GMS8U viie-teljega suure-kiire CNC-töötluskeskus on loodud mitme-telje täppistöötluseks, võimaldades üheaegset viie-teljelist interpolatsiooni väga keerukate pindade ja kontuuridega osade jaoks. GMS8U X/Y/Z 800 × 500 × 420 mm ja häll-tüüpi VH350 pöördlauaga GMS8U pakub täiustatud tootmisrakenduste jaoks võrreldamatut paindlikkust ja täpsust.
Varustatud HSK A63 suure-pöördemomendiga spindliga, mis ulatub 20 000 p/min, tagab GMS8U suurepärase lõikestabiilsuse ja suurepärase pinnakvaliteedi suurel-kiirusel ja suurel{6}}koormustingimustel. Selle lineaarne mootoriajamisüsteem tagab nulli tagasilöögi ja erakordse dünaamilise reaktsiooni, samas kui Heidenhain TNC640 või Siemens 840D juhtnupud tagavad tööriista tee täpse optimeerimise ja kiire andmetöötluse.
Graniitmasina eelised
Kõrge termiline stabiilsus: graniidil on kaks korda suurem soojusmahtuvus kui malmil ja vähem kui 1/20 selle soojusjuhtivusest, mistõttu temperatuuri-indutseeritud vibratsiooni amplituudid on ainult 1/3 malmi omast.
Suurepärane vibratsioonisummutus: graniidi summutusvõime on üle 10 korra suurem kui malmil, vähendades tõhusalt mootori lineaarsel kiirendusel tekkivaid jõude.
Suurepärane häiretevastane{0}}jõudlus: magnetjõud ei mõjuta seda, tagades ühtlase töötlemise täpsuse.
Unikaalne löögisummutus: koos lineaarse mootoriajamiga parandab see oluliselt pinnaviimistlust ja pikendab masina eluiga.
GMS8U 5-teljelise pukkmasina konstruktsioonilised omadused
| Üksus | Üksus | GMS8U | |
| Masinate valik | X/Y/Z reisimine | mm | 800×500×420 |
| Kaugus spindli ninast töölauani | mm | 90–510 | |
| Spindel | Tüüp | / | HSK A63 20000RPM |
| Spindli mootori nimivõimsus | kW | S1/S6: 22/30 | |
| Spindli mootori pöördemoment | N·m | S1/S6: 29.2/38 | |
| Viis telge | Tüüp | / | Hälli stiil (kahekäeline stiil) VH350 |
| Pöördlaua läbimõõt | mm | φ350 | |
| Max pöördemoment | N·m | A telg: nimiväärtus 320 / max 600 | |
| C-telg: nimiväärtus 100 / max 190 | |||
| Max kiirus | RPM | A telg: 200 / C telg: 200 | |
| Kõrgus viiendast teljest töölauani | mm | 360 | |
| Pöördlaua koormus | kg | 150 (madal kiirus) | |
| Tööriistade ajakiri | Käepideme spetsifikatsioonid | / | HSK A63 |
| Tööriista tüüp/number | / | Keti tüüp 24T | |
| Tööriista vahetamise aeg (tööriista-to-joondus) | sek | 1.3 | |
| Maksimaalne tööriista kaal/pikkus | kg/mm | 5 / 250 | |
| Maksimaalne tööriista läbimõõt (täis/tühi) | mm | φ25 / φ60 | |
| Edastamise režiim | X/Y/Z telg | N | Lineaarne mootor |
| Vastukaal | N | Surve | |
| Toitekiirus (Vf) | Maksimaalne kiire etteande kiirus (X/Y/Z) | m/min | 60 / 30 / 60 |
| Maksimaalne kiirendus (X/Y/Z) | g | 0.5 | |
| Toiteallikas | Elektriallikas | KVA | 45 |
| Õhuallikas | Mpa | 0.65 | |
| muud | Masina kaal | kg | 8000 |
| Põrandapind (pikkus × laius × kõrgus) | mm | 2450 × 2650 × 3300 | |
| Juhtimissüsteem | Heidenhain TNC640 | ||
